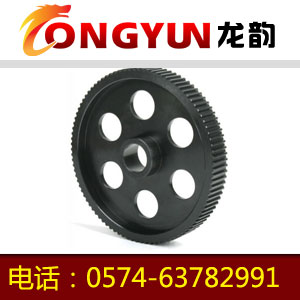

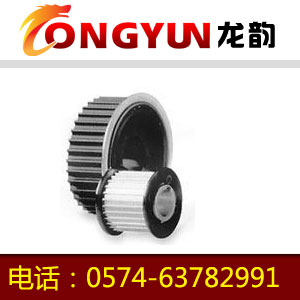

STS/STD齿同步带轮又称半圆弧齿同步带轮。
STS/STD齿同步带轮分类：S2M型、S3M型、S4.5M型、S5M型、S8M型、S14M型
STS/STD齿同步带轮原材料：一般由钢，铝合金，铸铁，黄铜，等材料制造。内孔有圆孔，D形孔，锥形孔等形式。
STS/STD齿同步带轮表面处理：本色氧化，发黑，镀锌，镀彩锌，高频淬火等处理。精度等级依客户要求而定。
1、我厂生产的STS/STD齿同步带轮既为国产化设备的STS/STD齿同步带配套，又能代替进口STS/STD齿同步带轮使用。
2、用户定制STS/STD齿同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我厂也可按用户提供的规格型号、带轮内孔、键槽、宽度等尺寸为用户绘制带轮图纸。
3、我厂STS/STD齿同步带轮完全可以按照用户需求加工，同样我厂也可以为用户制定图纸。

表示方法	代号	材料	表面处理
	LYA	铝合金	本色阳极氧化
	LYZ		硬质氧化
	LYH		不处理
	LYY	45#钢	发黑处理
	LYD		镀锌处理
	LYM		不处理

标准键槽尺寸表（dH7：表示内孔尺寸；bJS9：表示键槽宽度；t公差：表示键槽深度
型号	dH7		bJS9		t公差		型号	dH7		bJS9		t公差		型号	dH7		bJS9		t公差
N8	8	+0.015 0	3	±0.0125	1.4	+0.1 0	N23	23	+0.021 0	8	±0.018	3.3	+0.2 0	N38	38	+0.025 0	10	±0.018	3.3	+0.2 0
N10	10						N24	24						N39	39		12	±0.0215
NK10	10	+0.018 0	4	±0.015	1.8		N25	25						N40	40
N11	11						N26	26						N41	41
N12	12				2.3		N27	27						N42	42
N13	13						N28	28						N43	43
N14	14		5				N29	29						N44	44
N15	15						N30	30						N45	45		14		3.8
N16	16						N31	31						N46	46
N17	17						N32	32	+0.025 0	10				N47	47
N18	18		6		2.8		N33	33						N48	48
N19	19	+0.021 0					N34	34						N49	49
N20	20						N35	35						N50	50
N21	21						N36	35
N22	22						N37	37
注：当轴孔为10、键槽宽为4.0MM，键槽深1.8MM时，轴孔用NK10表示

型号	节距Pb	齿槽宽S	齿高hg	底圆半径R	齿顶半径rb	齿根半径rt
S2M	2.00	1.30	0.76	1.325	0.19	0.10
S3M	3.00	1.95	1.11	1.975	0.28	0.15
S4.5	4.50	2.93	1.59	2.980	0.38	0.20
S5M	5.00	3.25	1.77	3.275	0.55	0.25
S8M	8.00	5.20	2.83	5.300	0.75	0.40
S14M	14.00	9.10	4.95	9.280	1.31	0.75
